Clameaux - IN
1 - Caractéristiques principales
Clameaux : IN
Matière: acier galvanisé à chaud 1er choix DX51 D Z275 MA
Norme Européenne: NF EN 10327 (janvier 2005)
Epaisseurs: 14/10, 18/10, 20/10, 25/10
Largeurs en standard : 14, 17, 18, 20 24, 30mm.
2 - Variantes

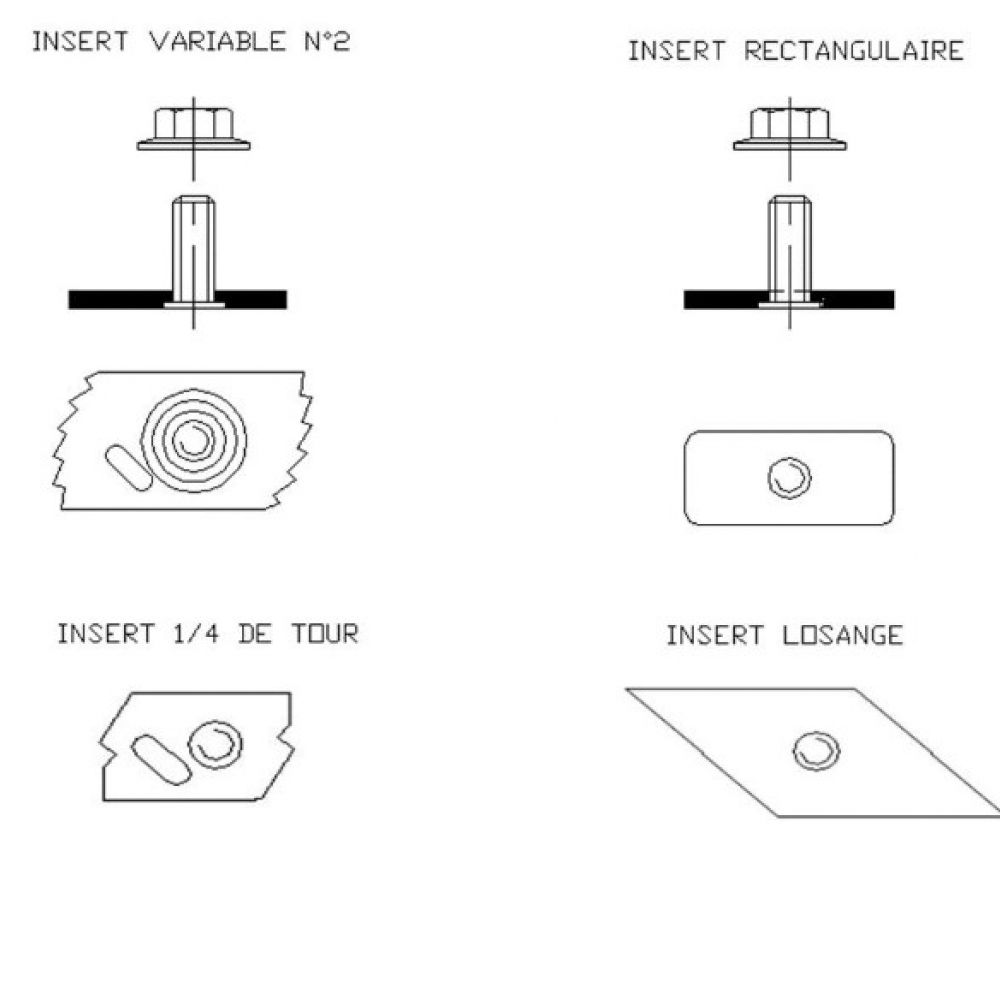

Forme en variable, autobloquant, rectangle ou losange
Avec ou sans bossage
Tige filetée Ø 6 mm - Longueurs de 16 mm ou 20 mm
Bossage avec cuvette de rattrapage d'épaisseur, offrant
ainsi un meilleur appui à la patte de fixation.
3 - Sur mesure
Nous consulter.

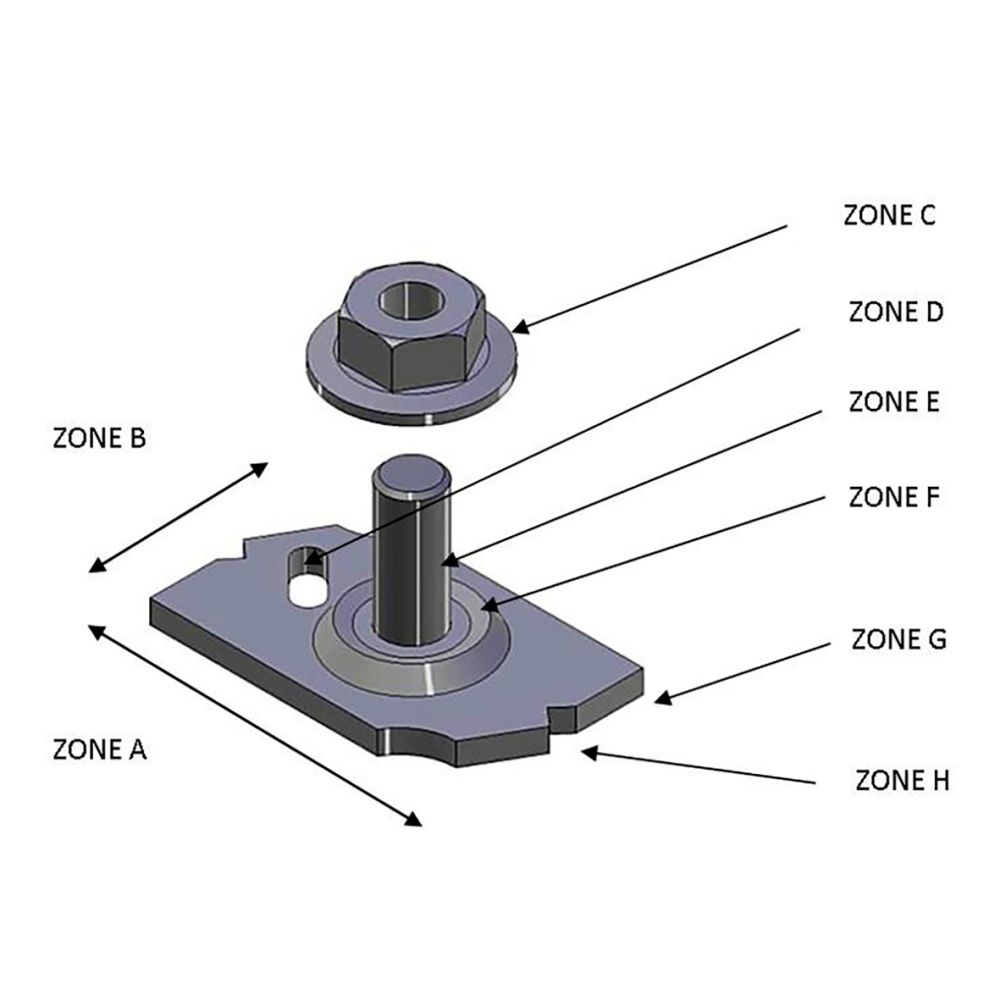

Plan de principe général
ZONE A - Longueur du clameau
ZONE B - Largeur du clameau
ZONE C - Ecrou avec crantage pour sécuriser le serrage
ZONE D - Passage de la tête du tournevis pour assurer une rotation ¼ tour permettant le blocage de l’insert dans la gorge du profilé
ZONE E - Tige filetée Ø 6 mm - Longueurs de 16 mm ou 20 mm
ZONE F - Bossage avec cuvette de rattrapage d’épaisseur, offrant ainsi un meilleur appui à la patte de fixation
ZONE G - Usinage permettant le blocage dans la gorge du profilé
ZONE H - Epaisseur du clameau.
La référence se crée en ajoutant à la suite du code du modèle IN, les dimensions de (G) (A) (B) (H) (F) (E). A titre d’exemple : IN Auto 30*20 2,5 AB Lg 16 (correspond à (G) (A) (B) (H) (F) (E). Clameau de forme variable, de 30*20 épaisseur 2,5 mm avec bossage goujon de longueur 16.
