Vos accessoires et fixations métalliques sur mesure
Pattes droites - GD
1 - Caractéristiques principales
Pattes droites : GD
Matière: acier galvanisé à chaud 1er choix DX51 D Z275 MA
Norme Européenne: NF EN 10327 (janvier 2005)
Epaisseurs: 14/10, 20/10
Longueurs en standard : de 100 à 250 mm
Largeurs en standard : 24 et 30 mm
2 - Variantes
Avec ou sans griffe
Différentes griffes et poinçonnages possibles.
3 - Sur mesure
Nous consulter.

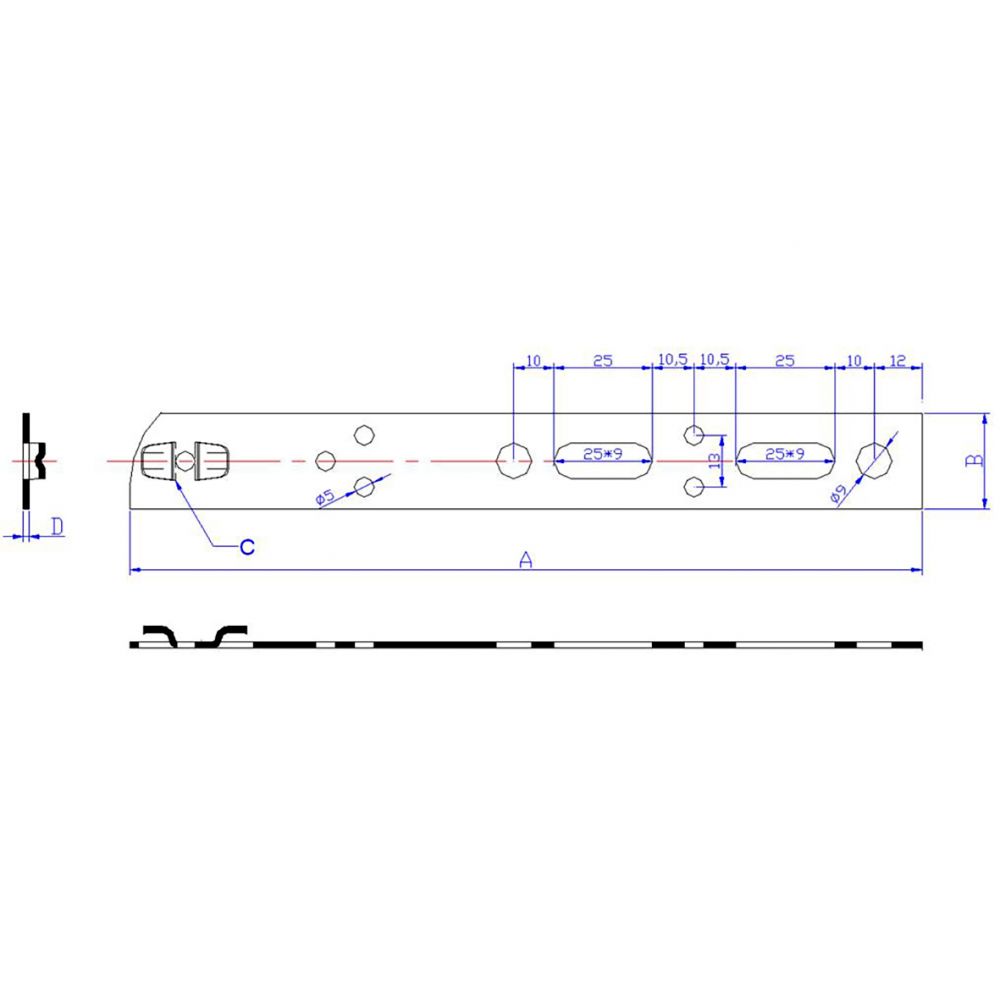

Plan de principe général
ZONE A - Oblong de 25*9 pouvant recevoir une cheville de 8 mm et sa vis tête plate ø 6 mm
ZONE B - Largeur de patte, valeur 24 et 30 en standard
ZONE C - Griffe ajustable selon profil.
La référence se crée en ajoutant à la suite du code du modèle GD, les dimensions de A, B et C.
A titre d’exemple : GD 170*24 1,4 (correspond à (A)*(B) (D)).
Patte de 170*24 avec une épaisseur de 1,4 mm.
