Pattes à gousset - PAG
1 - Caractéristiques principales

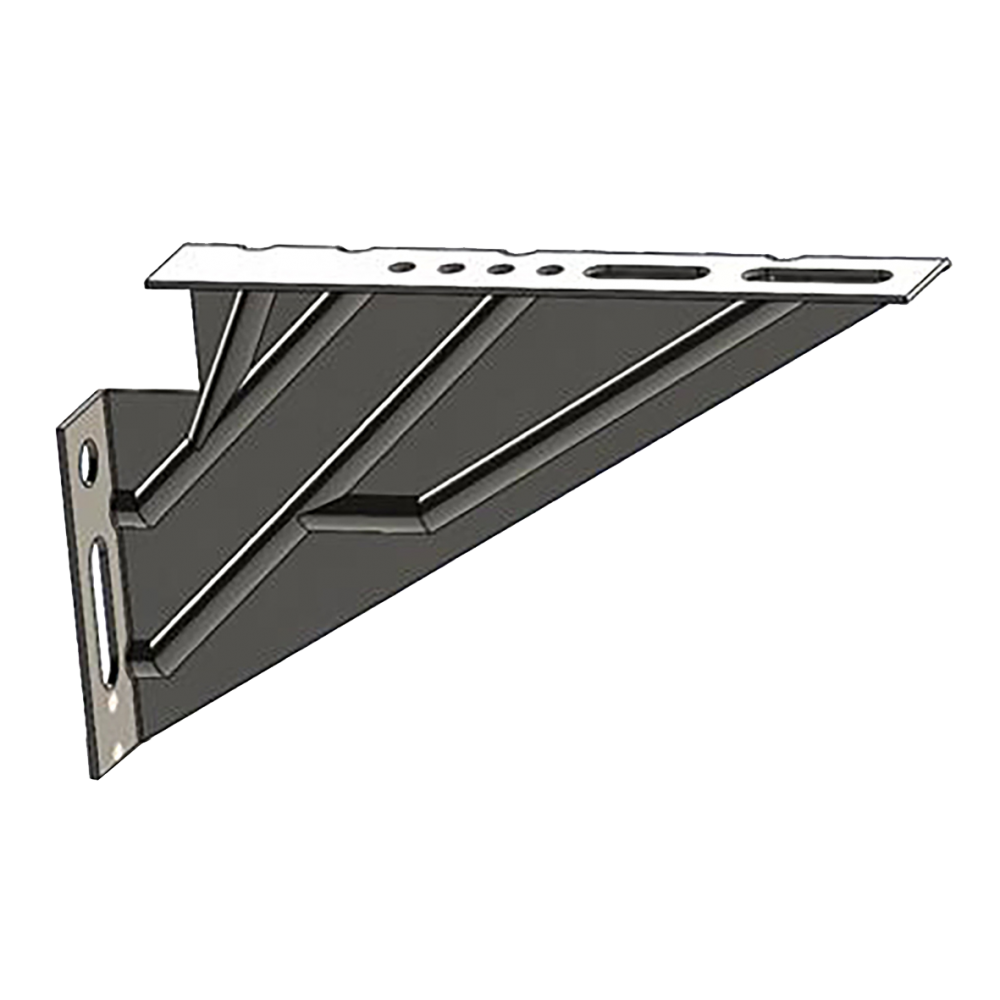

Pattes à gousset : PAG
Matière: acier galvanisé à chaud 1er choix DX51 D Z275 MA
Norme Européenne: NF EN 10327 (janvier 2005)
Epaisseurs: 14/10 ou 20/10
Formes : tout types de dégagement possibles
Côtes menuiserie en standard : de 55 à 200
Côtes maçonnerie en standard : de 100
Dégagements : de 0 à 100
Marquage V000 : résistance au vent
PV d’essai sur demande.
2 - Variantes
Réversible
50 poinçonnages diffèrent possibles.
3 - Options
Clameau autobloquant avec goujon et écrou
Cale de rupture de pont thermique thermoplastique clipsable.
4 - Sur mesure
Nous consulter.

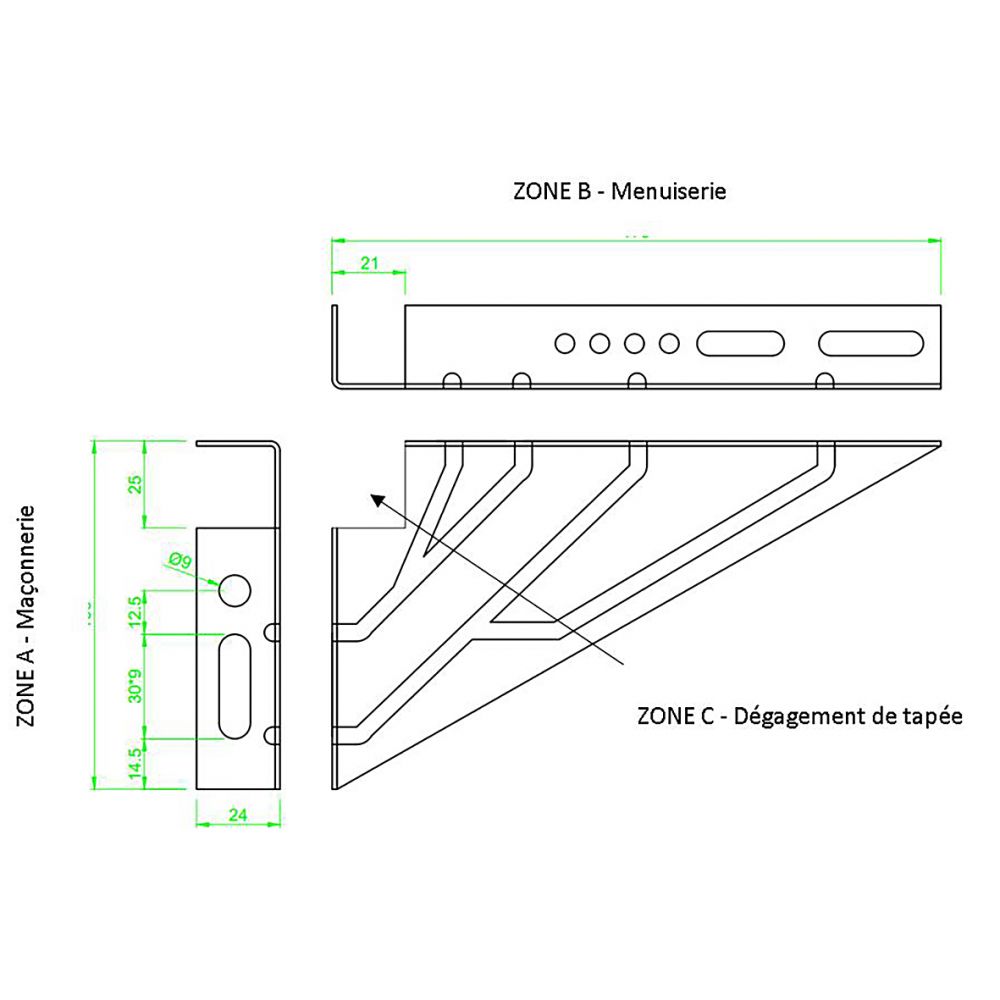

Plan de principe général
ZONE A - Oblong de 30*9 pouvant recevoir une cheville de 8 mm et sa vis tête plate ø 6 mm
ZONE B - Oblong de 30*7 permet le passage du goujon de l’insert et le clipage éventuel d’une cale de rupture de pont thermique. Un ou plusieurs ø de 5,5 mm sont prévus pour un vissage complémentaire
ZONE C - Dégagements de tapée standard : 2508, 2521, 3010, 3515, 4546, 4026, 3521 (autres dégagements nous consulter).
La référence se crée en ajoutant à la suite du code du modèle PAG, les dimensions de A, B, a, b et D. A titre d’exemple : PAG 100 *95 3515 1,5 (correspond à (A)*(B) (a) (b) (D)).
Patte de 100*95 avec un dégagement de 3515 et une épaisseur de 1,5 mm.
