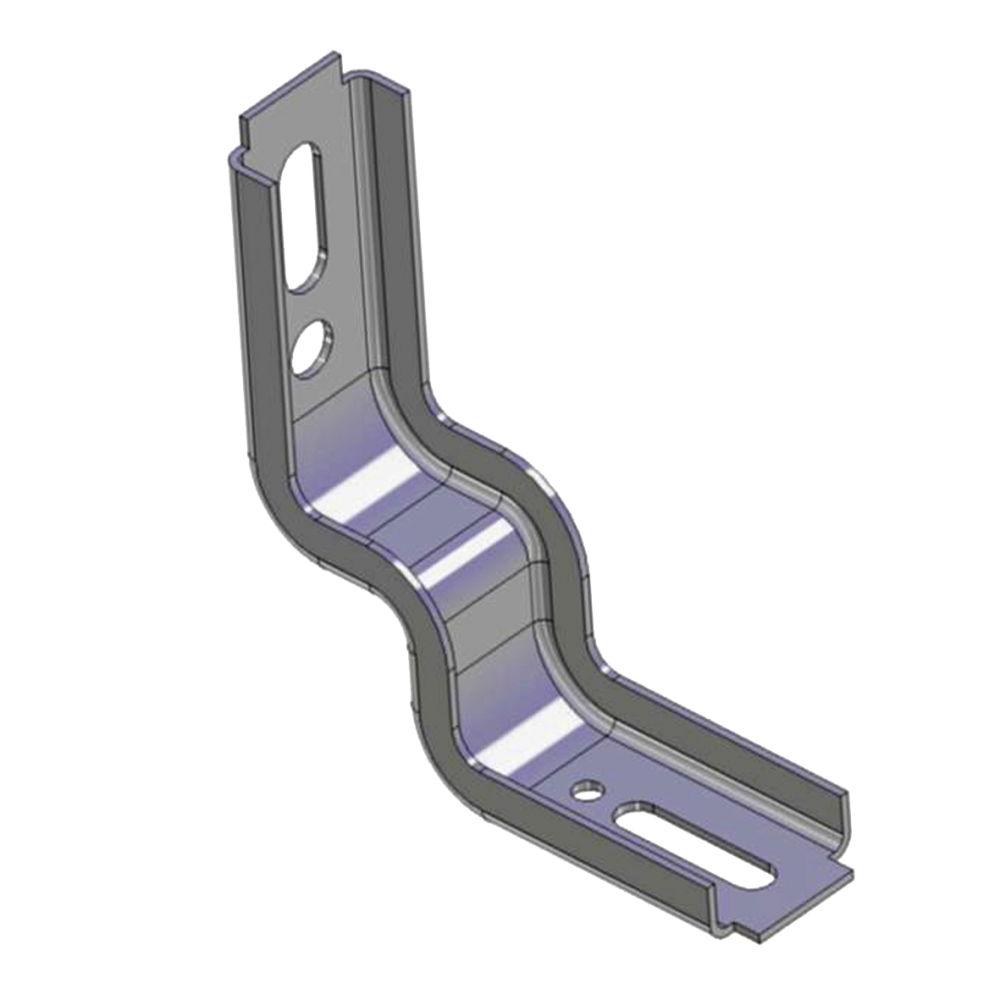

Pattes à bord relevés - UC45 UL45 UW45
1 - Caractéristiques principales
Pattes à bords relevés : U
Matière: acier galvanisé à chaud 1er choix DX5 D Z275 MA
Norme Européenne: NF EN 10327 (janvier 2005)
Epaisseurs: 15/10.
Formes : UL, UC, UW
Côtes menuiserie en standard : de 40 à 200
Côtes maçonnerie en standard : de 40 à 200
Dégagements : de 0 à 100
Marquage V000 : résistance au vent
PV d’essai sur demande.
2 - Variantes
Réversible
20 poinçonnages diffèrent possibles.
3 - Options
Clameau autobloquant avec goujon et écrou
Cale de rupture de pont thermique thermoplastique clipsable.
4 - Sur mesure
Nous consulter.

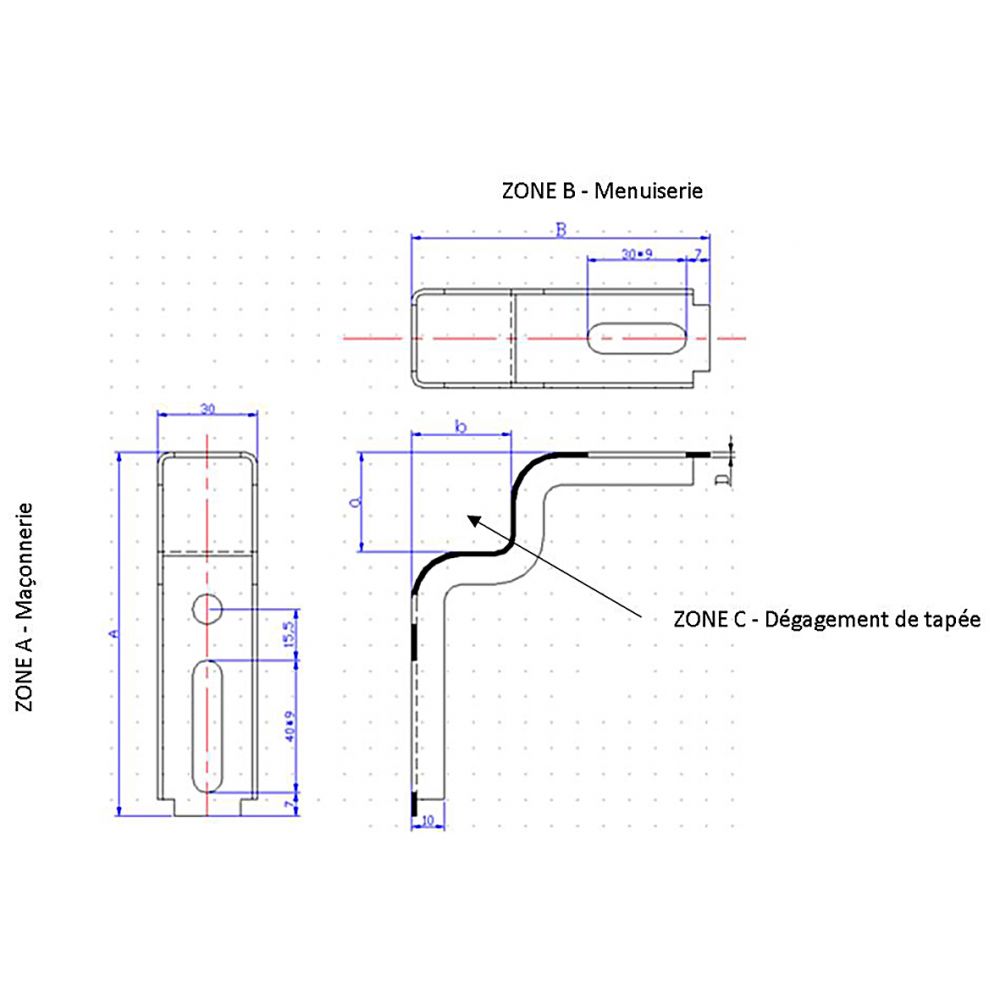

Plan de principe général
ZONE A - Oblong de 30*9 pouvant recevoir une cheville de 8 mm et sa vis tête plate ø 6 mm
ZONE B - Oblong de 30*7 permet le passage du goujon de l’insert et le clipsage éventuel
d’une cale de rupture de pont thermique. Un ou plusieurs ø de 5,5 mm sont prévus pour un vissage complémentaire
ZONE C - Dégagements de tapée standard : 3010, 4010, 4015, 4515, 3030, 4055, 4040 (autres dégagements nous consulter).
La référence se crée en ajoutant à la suite du code du modèle UC40, les dimensions de A, B, a, b et D. A titre d’exemple : UC45 70*95 3010 1,5 (correspond à (A)*(B) (a) (b) (D)).
Patte de 70*95 avec un dégagement de 3010 et une épaisseur de 1,5 mm.
